產品簡介

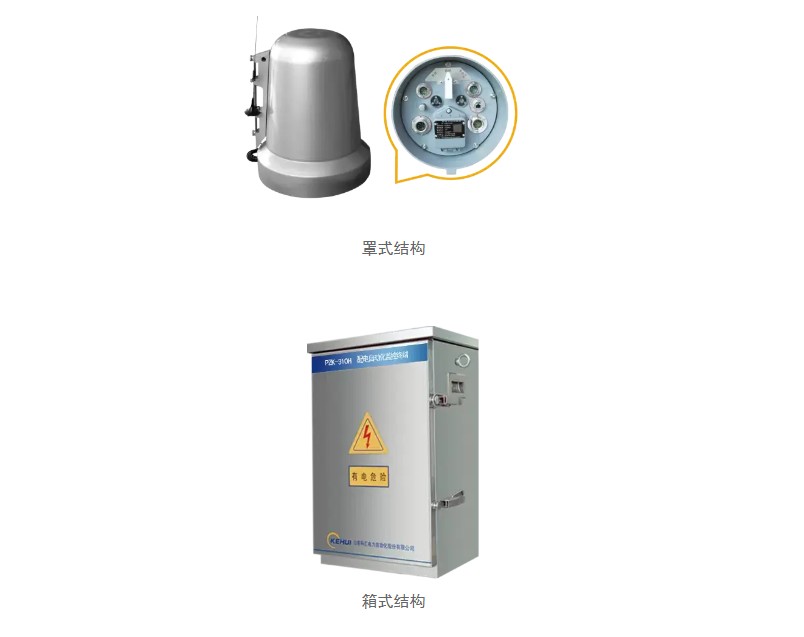

PZK-310F柱上開關配電終端用于架空配電線路柱上分段、分支、分界、聯絡開關的監控，與配網自動化系統主站（子站）通信，對配電網線路運行狀態進行監測與控制。由PZK-56A測控單元、開關操作控制回路、操作面板、充電電源、后備電源、通信終端及機箱組成。產品設計箱式和罩式兩種結構。
主要功能
| R DSCADA測控功能 | R 短路故障檢測功能 |
| R 小電流接地故障檢測功能 | o 保護功能 |
| o 負荷監測功能 | o 故障精確定位（行波測距） |
| R 電能量計算（線損采集）功能 | o 電能質量監測功能 |
| o 同步相量測量功能 | o 就地控制功能 |
| o 分布式控制功能 | R 電源管理功能 |
| R 通信功能 | R 北斗對時和定位功能 |
| o 信息存儲功能 | R 配置與維護功能 |
o：表示可選功能。
技術特點
q 遵循IEC 61850標準，實現即插即用。
q 采用高性能數字信號處理器、大規模現場可編程邏輯陣列，具有強大的實時數據處理能力和豐富的內存資源，滿足高級應用軟件以及通信、系統管理、人機交互等功能的應用要求。
q 模塊化、標準化結構，采用高速實時串行總線，擴展靈活、維護方便。
q 基于實時Linux操作系統，采用層次化、模塊化軟件結構，應用程序通過開放式接口訪問底層資源和數據，將數據與應用分離，支持動態加載、卸載應用程序，應用程序即插即用，為各種智能配電網應用程序提供統一的支撐平臺。
q 提供類似PC機的軟件開發環境，可方便地開放新的應用軟件，增加新的應用功能。
q 軟硬件冗余設計，具有強大的容錯和自診斷、自恢復能力。
q 通信接口標準、齊全，滿足局域互聯、當?shù)鼐S護和遠方通信的需求。
q 工業級芯片，適應環境溫度范圍廣（-40～+85℃）。
q 獨特的結構設計，具有良好的防雨、防潮、防污、防振和通風散熱能力。
q 嚴密的防雷及抗電磁干擾設計，抗干擾能力達到IEC標準Ⅳ級要求。
技術指標
標準配置 |
交流量輸入 | 9路 | 可接入電壓/電流互感器或傳感器，零序電壓/電流可直接接入或內部三相合成。 |
直流量輸入 | 2路 | ±10VDC，±30VDC或4～20mA。 |
開關量輸入 | 24路 | 24/48VDC自適應，可配置雙點遙信。 |
開關量輸出 | 4路 | 光電耦合器隔離輸出 |
控制量輸出 | 2路SBO | 1路SBO包括1個分閘控制和1個合閘控制 |
通信接口 | 2個以太網口、2個RS-232/485口、1個CAN接口 |
通信規約 | IEC 60870-5-104/101、DNP3.0、SC1801、MODBUS等 |
外形尺寸 | 箱式外形尺寸：450×600×300（ｍｍ，寬×高×深），亦可根據需要設計。罩式外形尺寸：Φ300mm&Φ340mm。 |
安裝方式 | 桿/塔懸掛安裝 |
電源 |
額定輸入電壓 | 110/220VAC 雙路電源自動切換 |
后備電源 | 7Ah/24V、9Ah/24V或20F/27V |
整機運行功耗 | ＜25VA |
模擬量 |
額定交流電壓輸入 | 120V、240V（由互感器輸入） |
| 5V、6.5V（由傳感器輸入） |
額定交流電流輸入 | 1A、5A（由互感器輸入） |
| 0.2V、1V、2V（由傳感器輸入） |
交流電壓輸入過載能力 | 200%連續，250% 10秒 |
交流電流輸入過載能力 | 400%連續，4000% 1秒 |
交流電壓輸入功耗 | ＜0.5VA |
交流電流輸入功耗 | ＜0.5VA |
額定直流輸入 | ±10VDC，±30VDC或4～20mA |
A/D轉換分辨率 | 16位（15位 + 符號位） |
采樣速度 | 128點/工頻周波 |
測量量精度 | 0.5%滿量程值（25℃） |
計算量精度 | 1%滿量程值（25℃） |
開關量 |
開關變位分辨率 | 1ms |
防抖動時間 | 軟件設置，1～60000ms |
輸入類型 | 接點狀態或電度脈沖量 |
接點輸入電源 | 24VDC，內部/外部可選擇 |
控制量/數字量 |
操作方式 | 軟硬件操作選擇（SBO） |
控制量輸出 | 5A@30VDC或250VACrms |
數字量輸出 | 光隔離（1500VDC） |
故障錄波 |
錄波長度 | 14個周波，128點/工頻周波 |
循環存儲 | 64組 |
錄波文件格式 | 遵循Comtrade標準 |
通信 |
網絡口 | 10M/100M自適應 |
串口 | EIA/RS232（1200~19.2kbps） |
現場總線接口 | CAN總線，符合ISO 11898-24V標準 |
其他指標 |
對時精度 | ＜2s/24h |
抗電磁干擾性能 | IEC標準Ⅳ級 |
平均無故障工作時間 | 8760h |
正常工作溫度 | -40～+85℃ |
環境濕度 | 10~100% |
保存溫度 | -40～+100℃ |
典型應用
q 國家電網公司第一批配電網自動化試點城市杭州配電自動化工程
q 國家電網公司第一批配電網自動化試點城市廈門配電自動化工程
q 國家電網公司典型配電自動化實用化項目成都配電自動化工程
