產品簡介
PZK-360K（S）開閉所/配電室配電終端用于開閉所（開關站）、配電室的監控，與配網自動化系統主站（子站）通信，對開閉所、配電室內中壓進、出線以及母聯開關的檢測與控制，轉發所內微機保護等其他智能設備數據。亦可使用可編程邏輯控制（PLC）功能，能夠不依賴于主站（子站）實現開閉所、配電室備用電源自投、故障線路保護、重合、隔離及非故障線路的自動恢復供電。
由PZK-56K/F或PZK-58系列測控單元、開關操作控制回路、操作面板、充電電源、后備電源、通信終端及標準屏柜組成。產品標準設計為集中式結構和分散式結構。

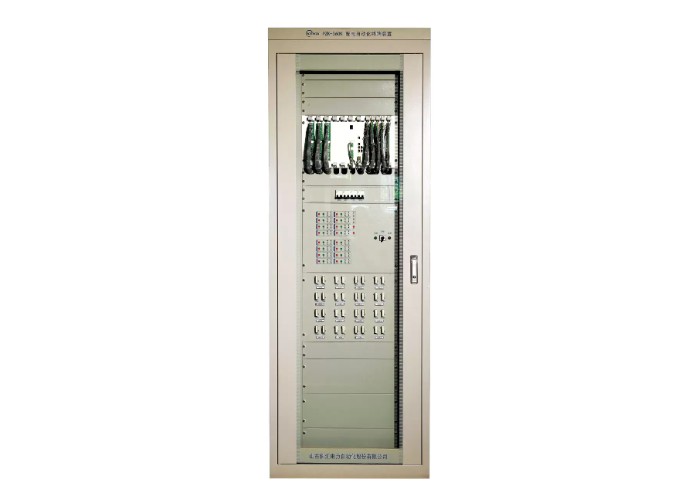

集中式結構使用一臺核心測控單元完成所有測控功能，集中安裝在一面屏柜中，通過二次電纜與開關設備內的電壓電流互感器（傳感器）、操作回路連接。
分散式結構由公共單元和相應的間隔單元以及電源管理單元構成。間隔單元和公共單元通過總線連接，電源管理單元通過電源總線給公共單元、間隔單元供電以及為開關提供操作電源。間隔單元獨立安裝各開關柜間隔內，完成間隔測量與控制等功能。公共單元匯集間隔單元數據并通過通信模塊與主站通信。
分散式結構間隔單元
分散式結構公共單元
主要功能
o：表示可選功能。
技術特點
q 遵循IEC 61850標準，實現即插即用。
q 采用高性能數字信號處理器、大規?，F(xiàn)場可編程邏輯陣列，具有強大的實時數據處理能力和豐富的內存資源，滿足高級應用軟件以及通信、系統管理、人機交互等功能的應用要求。
q 模塊化、標準化結構，采用高速實時串行總線，擴展靈活、維護方便。
q 基于實時Linux操作系統，采用層次化、模塊化軟件結構，應用程序通過開放式接口訪問底層資源和數據，將數據與應用分離，支持動態加載、卸載應用程序，應用程序即插即用，為各種智能配電網應用程序提供統一的支撐平臺。
q 提供類似PC機的軟件開發環境，可方便地開放新的應用軟件，增加新的應用功能。
q 軟硬件冗余設計，具有強大的容錯和自診斷、自恢復能力。
q 通信接口標準、齊全，滿足局域互聯、當?shù)鼐S護和遠方通信的需求。
q 工業級芯片，適應環境溫度范圍廣（-40～+85℃）。
q 獨特的結構設計，具有良好的防雨、防潮、防污、防振和通風散熱能力。
q 嚴密的防雷及抗電磁干擾設計，抗干擾能力達到IEC標準Ⅳ級要求。
技術指標
典型應用
q 國家電網公司第一批配電網自動化試點城市杭州配電自動化工程
q 國家電網公司第一批配電網自動化試點城市廈門配電自動化工程
q 國家電網公司典型配電自動化實用化項目成都配電自動化工程
